Das
war der erste, schwierigere Teil.
Diese LZW
Rohdaten müßen nun noch 'gepackt' werden:
Die
einzelnen Werte der GIF Rohdaten stehen ja nun mit
unterschiedlichen Bitlängen (2, 5, 6,...., 10, 12) in einer
Zwischendatei(oder in einer Variablen).
Damit in der
GIF-Enddatei kein Platz verschwendet wird, werden im Prinzip alle
Bits aneinandergehängt und in Blöcke mit je 8 Bits aufgeteilt
und wir haben - wen wunderts - Bytes, die ohne Zwischenraum in
die GIF-Datei geschrieben werden können.
Hab
mal wieder versucht das Ganze verständlich, grafisch
darzustellen:

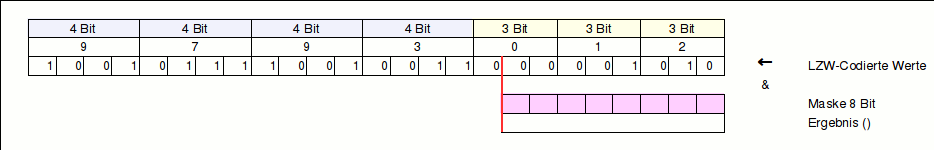

(Der Einfachheit halber sind die Werte mit
unterschiedlichen Bitlängen schon aneinandergehängt)
|
|

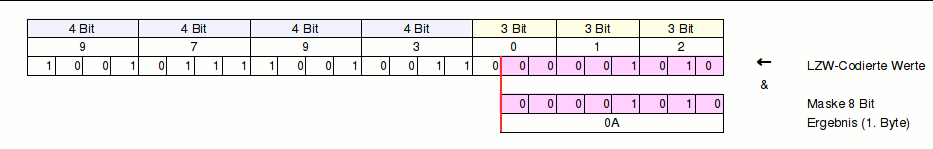

Die
bereits LZW-Codierten Werte werden aneinandergehängt und vom
Dateianfang her |
|
|
Diese
8 Bit (1 Byte) sind dann die Grundlage zur
'Paketierung') |
|
|

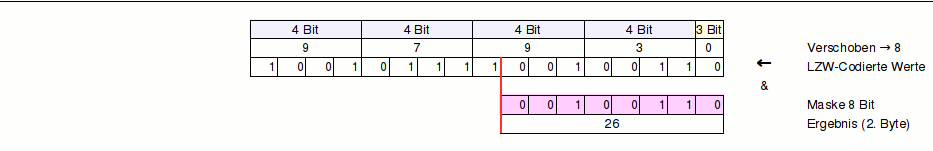

Der
Eingabestrom wird nun um 8 Bits nach rechts verschoben
(gekürzt) |
|
|

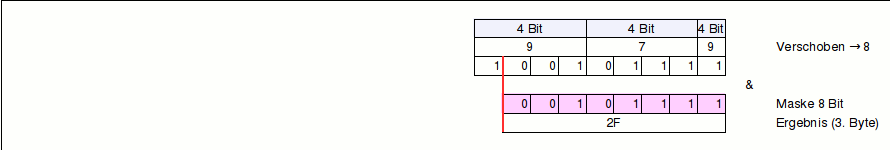

Der
Eingabestrom wird erneut um 8 Bits nach rechts verschoben
(gekürzt) |
So
geht das weiter, bis alle vorher bei der LZW-Codierten erzeugten
Werte verarbeitet sind.
Im Falle, daß beim allerletzten
Wert nicht mehr genügend Bits vorhanden sind um das „Fenster“
zu füllen, wird dieses von links her mit Nullen
aufgefüllt.
Das war's nun schon. Allerdings
erst mit Teil 2.
Jetzt werden die so gewonnenen Daten noch in Blöcke à maximal 255 Byte aufgeteilt

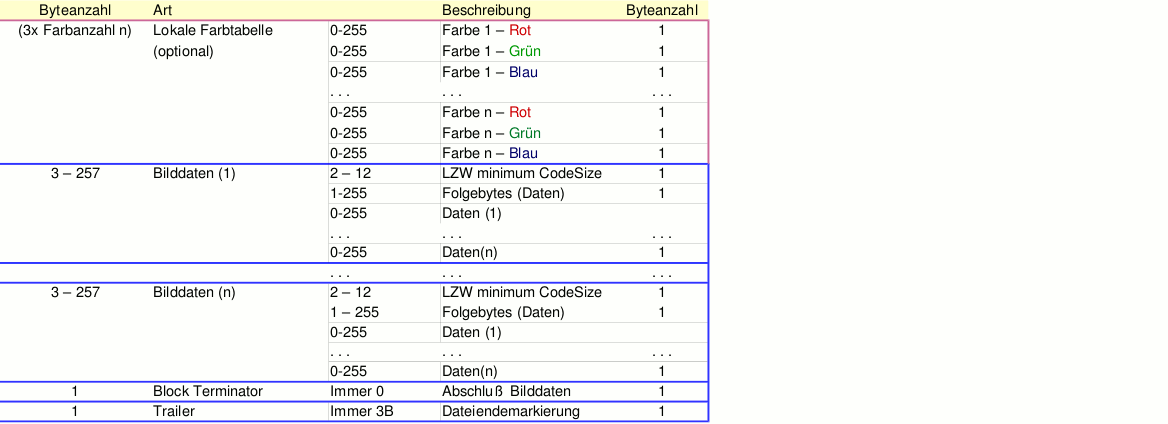

Auch hier mal wieder eine Grafik:
|
|
|
Ganz zu Anfang steht die Bitlänge Minimum, die wir als 'Bitanzahl' bereits von der LZW-Codierung kennen Dann
folgen die realen Datenblöcke (1 bis N), die sich dann auch
in der GIF-Datei wiederfinden. der Angabe der Anzahl der Folgebytes (Nutzdaten). Es können MAXIMAL 255 Bytes sein Die tatsächlichen Datenbytes folgen (wie gesagt, maximal 255 - NICHT eingerechnet ist das Byte mit der Anzahl der Folgebytes!) Sind keine weiteren Daten mehr vorhanden, folgt der Abschluß mit der Folgebytelänge 0 (Zahl Null) |
Kurz
war er, der dritte Teil.
Aber keine Angst, JETZT wird das
Ganze nur noch ausgegeben und abgespeichert.
ALLERDINGS muß dabei natürlich das entsprechende Datei-Format eingehalten werden.
Dazu

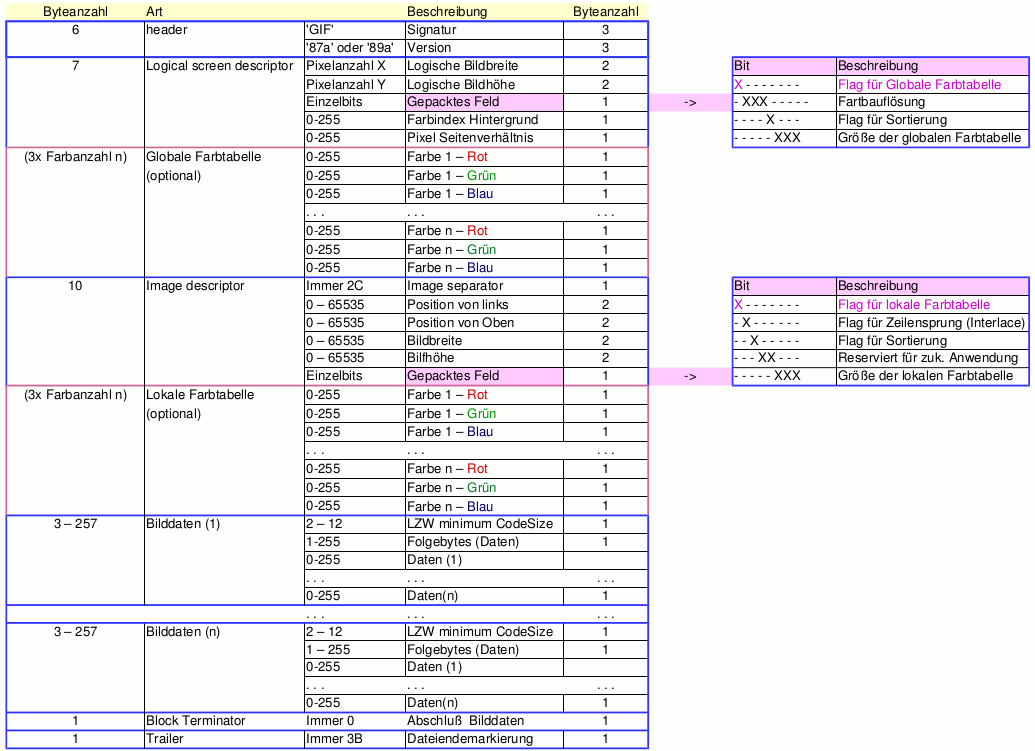

auch hier wieder eine grafische Darstellung:
|
|
Der
Header besteht aus
Signatur und Version |
|
|
|
|
|
Die
locale Farbtabelle
enthält die Werte für Rot, Grün und Blau für jede
notwendige Farbe in der max. 256 Einträgen großen
Indextabelle. |
Das
war's also, die Geschichte der GIF-Kodierung. Nun nur noch
die Daten in der richtigen Reihenfolge auf die SD-Karte in eine
Datei geschrieben und ENDE.
Eigentlich hatte ich
mir das Ganze doch einfacher vorgestellt und bis das Programm
soweit fertig war, daß es einigeermaßen funktionierte, hat es
etliche Monate (natürlich mit Unterbrechungen) gedauert. Dafür
kann ich mir nun, wenn es notwendig ist, die LCD-Darstellung am
'großen' Bildschirm ansehen, sie ausdrucken oder per Mail
verschicken.
Das Programm ist zunächst nur für das
monochrome LC-Display entwickelt worden. Zwischenzeitlich habe
ich aber auch ein farbiges Display erworben und darauf
verschiedene, neue Grafiken angezeigt. Farbe und Schwarz/Weiß
unterscheiden sind aber in dern Ausgangsdaten (Rasterdaten)
erheblich. Daher mußte ich für das Farbdisplay eine eigene
Programmvariante entwickeln. Diese wird hier nicht vorgestellt.
Einer Zusammenführung beider Versionen ist geplant, aber noch
nicht in Arbeit.
Um an
alle Informationen über das GIF-Dateiformat und vor allem die
LZW-Codierung und das Packen zu kommen, mußten VIELE Stunden im
Internet recherchiert werden. Dabei waren etliche Dokumente nur
in englischer Sprache vorhanden, [verdammt] schwer zu finden oder
sehr unübersichtlich, so daß es geraume Zeit gedauert hat, die
für die GIF-Erzeugung erforderlichen Informationen alle
zusammenzutragen und dann auch noch zu verstehen. =8-[ Hab dabei
das Ganze oft 'in die Ecke gefeuert' und Tagelang liegen lassen,
wenn ich nicht weitergekommen bin. Dieser
Link hat bei mir dann maßgeblich zum Verständnis
beigetragen.
Leider wird in allen mir bekannten Beispielen
nicht näher auf die variable Bitlänge bei der LZW-Codierung
eingegangen. DAS
mußte
ich mir - auch wieder - MÜÜÜÜÜHHHHSAM erarbeiten.
Die
GIF, bzw. LZW (Lempel-Ziv-Welch) Codierung ist patentiert. Der/
die Rechteeigentümer sind bei der Einhaltung anscheinend nicht
zimperlich gewesen. So ist im WEB nachzulesen, daß die Rechte
zur Verwendung wohl 1.000 US$/ 5.000 US$ (hier sind sich die
Berichte nicht einig) oder mehr betragen und große Firmen sich
zum Teil vor Gericht verantworten mussten.
Gerüchten
zufolge wurden auch schon Privatpersonen belangt.
Dieses
Patent ist wohl inzwischen abgelaufen
und der Algorithmus kann frei verwendet werden.
Sollte es
anderweitige Informationen dazu geben, wäre ich über einen
entsprechenden Hinweis dankbar, damit die notwendigen Schritte
eingeleitet werden könnten!
Meine
Python-Kenntnisse waren zum Zeitpunkt dieses Projektes noch nicht
so weit entwickelt, so daß sich im Programm 'LCDcopy' mit
Sicherheit noch etliche Teile befinden, die verbessert werden
können bezüglich Laufzeit, Programmieralgorythmus und
objektorientierter Programmierung.
Nichtsdesdotrotz: das Programm läuft fehlerfrei und erstellt von dem programminternen Bildschirmpuffer Kopien als GIF-Dateien. Dabei werden nur die absolut notwendigen Daten gespeichert, keine Kommentare, Copyrights, Erweiterungen, etc. Es dauert pro Kopie zwar ca. 6 Sekunden (Pi 2), aber die Datei wird korrekt abgespeichert und kann durch Standardprogramme wieder angezeigt werden.
Damit
man die LCD-Kopien auch einigermaßen am normalen Bildschirm und
auch auf einem eventuellen Ausduck entziffern kann (240 x 128
Pixel sind dort ja nicht sonderlich groß), habe ich noch einen
'Multiplikator' in das Programm eingebaut. Damit kann sowohl die
X-Richtung, als auch die Y-Richtung unabhängig vergrößert
werden (1,2,3,...). Das ist natürlich nur bis zu einem
bestimmten Faktor sinnvoll!

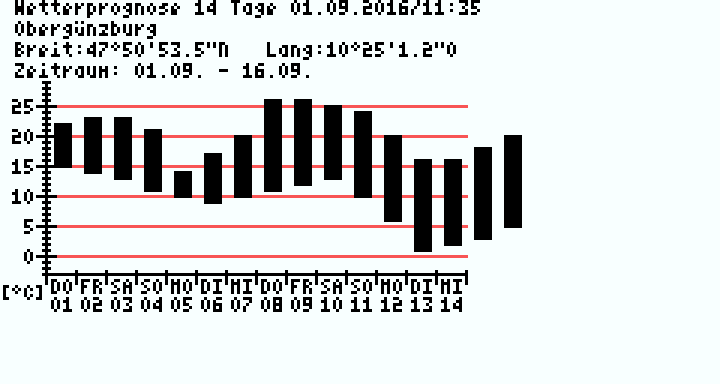

Eine Datei in
Originalgröße, mit Multiplikator 1 (X und Y)

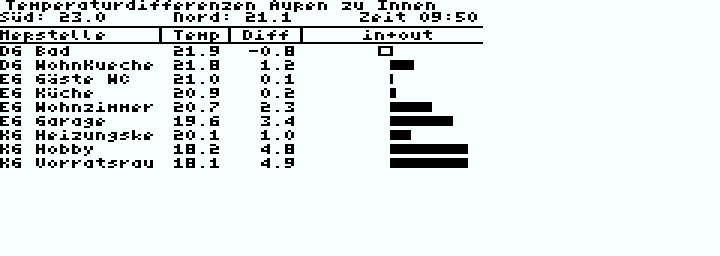

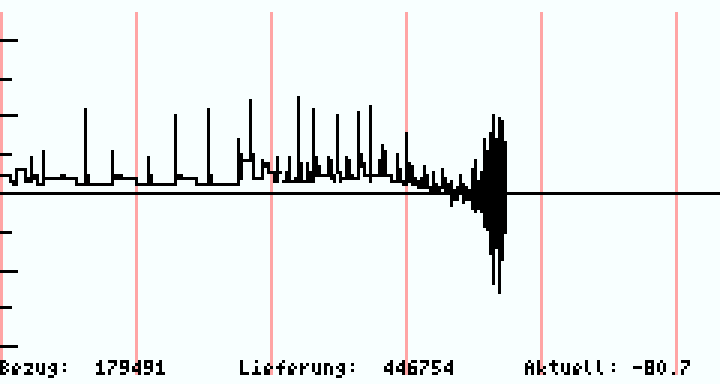

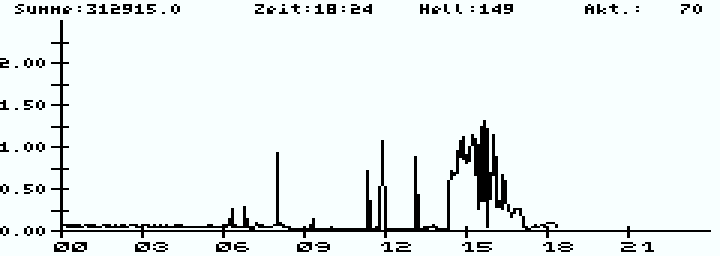

Im
Gegensatz dazu dann ein paar vergrößerte Beispiele:
|
|
|
|
|
|
|
|
|
Es
fällt natürlich auf, daß verschiedene Grafiken breite, weiße
Ränder aufweisen. Das rührt daher, daß diese Grafiken
ursprünglich für kleinere Displays entwickelt wurden und noch
nicht an das große EA
DOGXL240-7 Display angepaßt wurden. Dazu fehlte bisher
leider die Zeit, da meistens irgendwelche neue, interessante
Projekte dazwischenkommen ;-)
Einigen aufmerksamen
Lesern mag aufgefallen sein, daß in der Darstellung der
Bildschirmkopie farbige Skalenlinien auftauchen und sich deshalb
fragen: Farbige Linien auf eine monochromen LCD-Display? Wie geht
das denn????
Gute Frage! Aber die Antwort ist genauso
einfach:
Bei der Grafikerstellung wurden Grautöne des
Displays verwendet (und DORT auch dargestellt). Diese wurden bei
der Codierung ins GIF-Format in der dazugehörenden Farbtabelle
nicht als Grau codiert, sondern in der nun sichtbaren Farbe. Wird
die GIF-Datei 'von Hand' erstellt, ist das kein Problem (ein
Rechner [Computer] macht immer das und zwar genau nur das, was
man ihm sagt)!
